Uusi havaintosuoja Komakalliolle

Kuvauskauden aloitus viivästyi muutamalla kuukaudella tällä kertaa, sillä ryhdyimme kolmeen pekkaan Jari Saukkosen ja Lauri Kankaan kanssa rakentamaan uutta havaintosuojaa Kirkkonummen Komakalliolle, ja koppi alkaa vasta nyt olla valmis ja käyttökunnossa.

Koppia lähdettiin suunnittelemaan sellaisin aikein, että sinne saadaan kolmen hengen kuvauskamppeet saman katon alle. Havaintosuoja on perusperiaatteiltaan samanlainen kuin Komakallion aiemmatkin havaintosuojat. Rakennuksen katto liukuu kiskoja pitkin pois tieltä, muu rakennus pysyy kiinteästi paikallaan. Ensi kesän jatkoprojektina on vielä katon moottorointi ja kytkeminen tietokoneohjattavaksi. Toistaiseksi katto liikkuu käsivoimin.

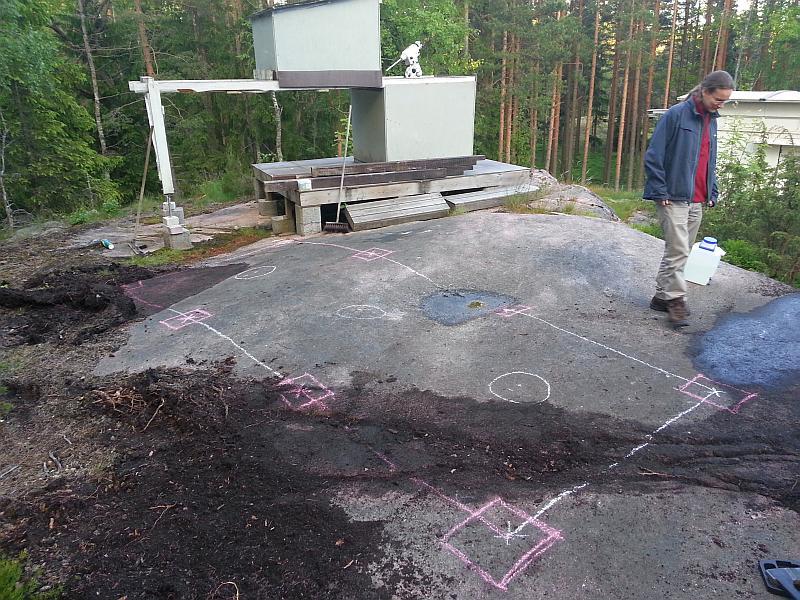

Tästä se kaikki alkoi. Kallioon piirrettiin tulevan rakennuksen pohjapiirros, jotta saatiin itsekin vähän kuvaa siitä minkä kokoinen mörskä on tulossa.

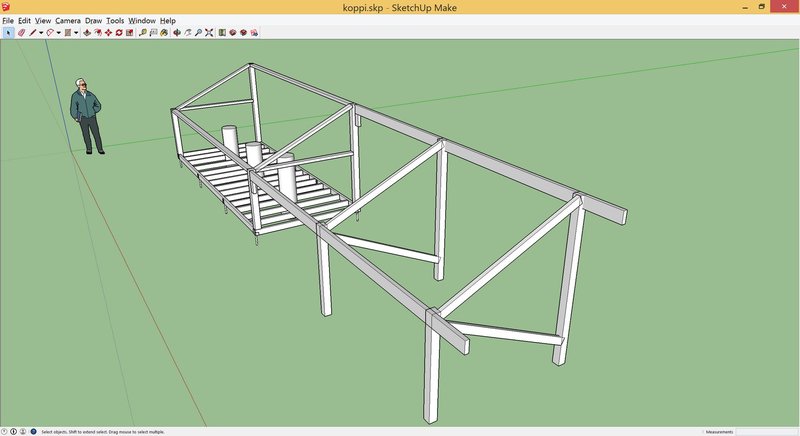

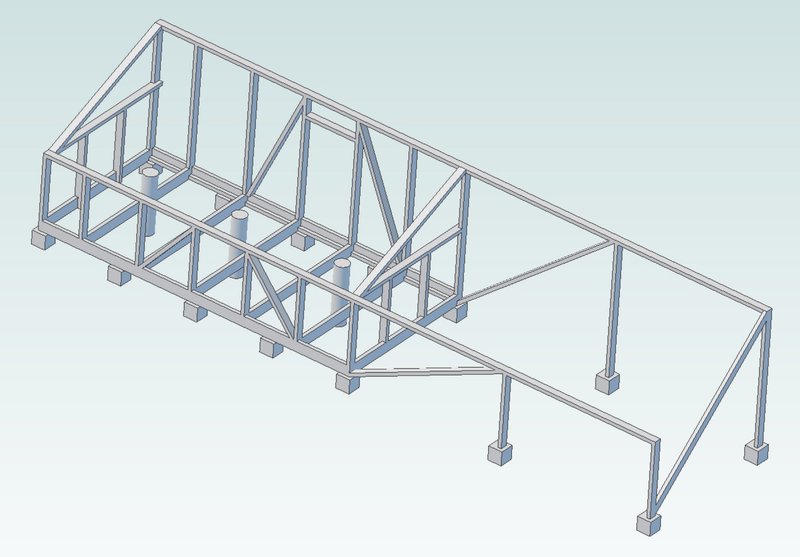

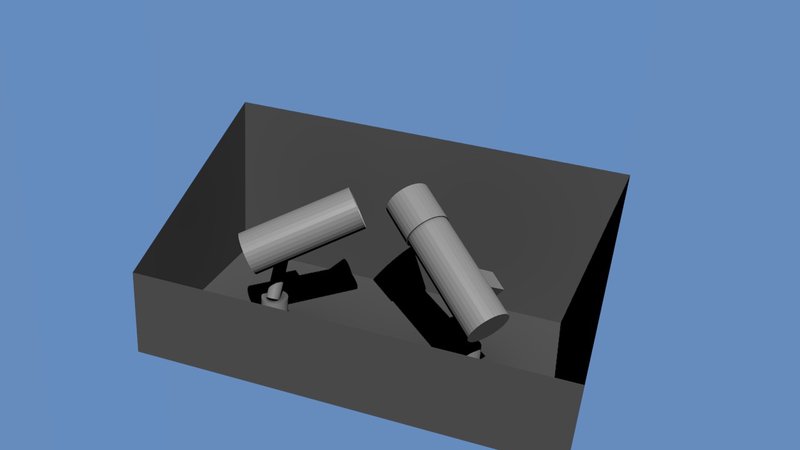

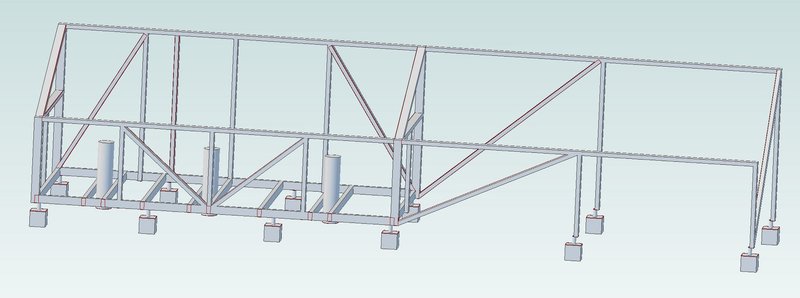

Jari ja Lauri hoitivat itse kopin suunnittelun, meikäläinen oli enemmän apuna käytännön työssä. Suunnittelutyöhön käytettiin aikaa ja se tehtiin huolella, jotta saataisiin mahdollisimman hyvä koppi, eikä vahingossakaan vaikeutettaisi tulevia automaatiohaaveita. Kopista tehtiin jopa 3D-malleja suunnittelun tueksi.

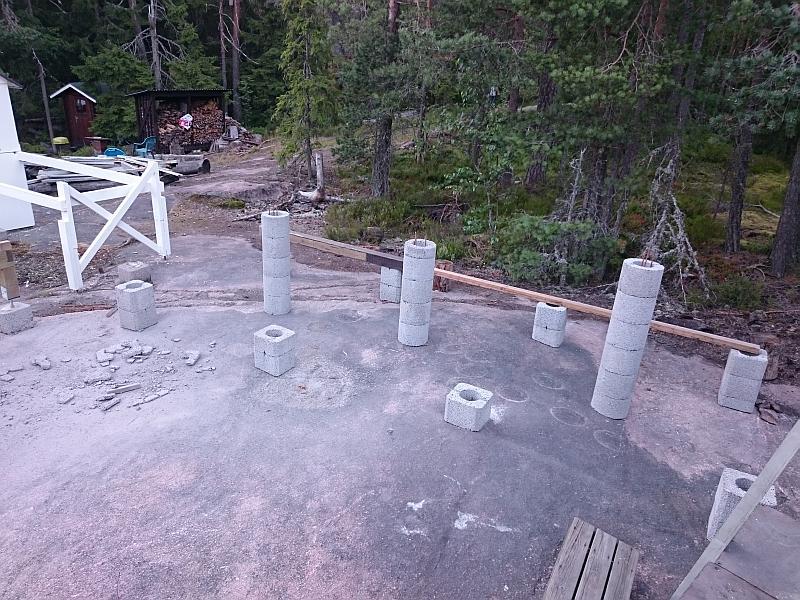

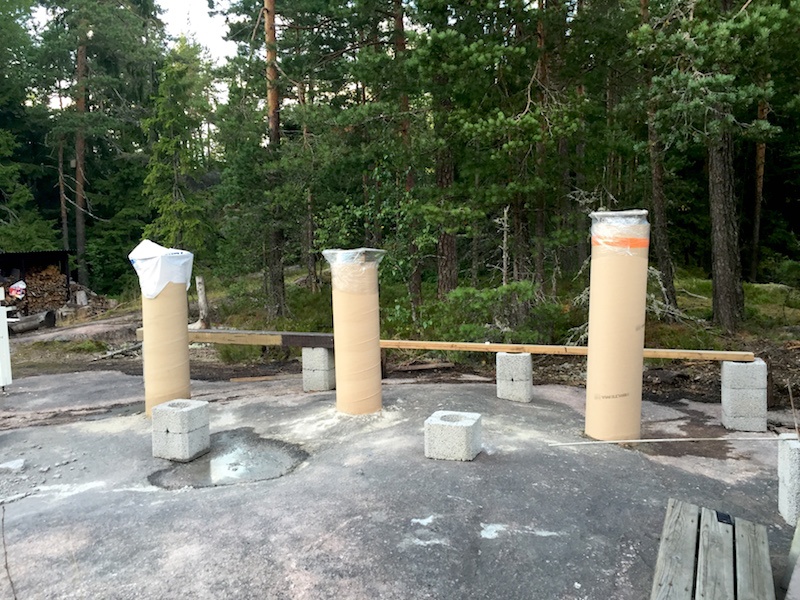

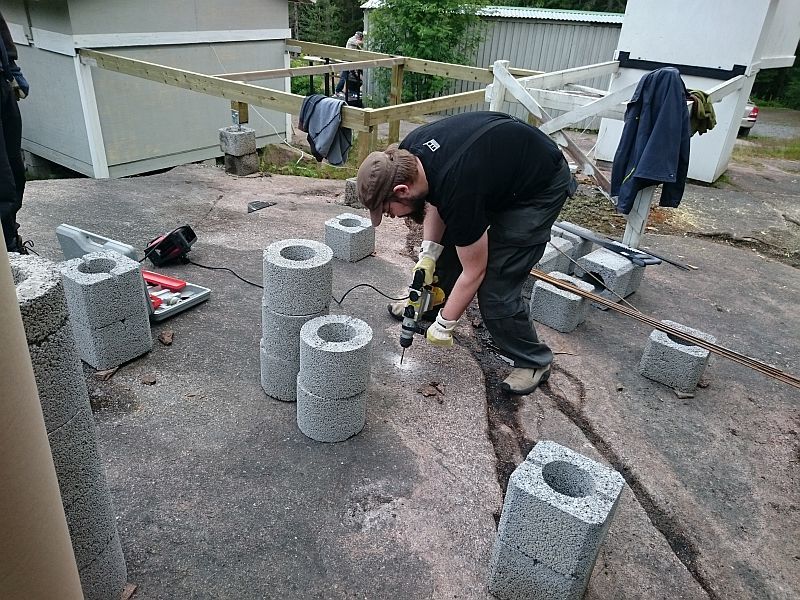

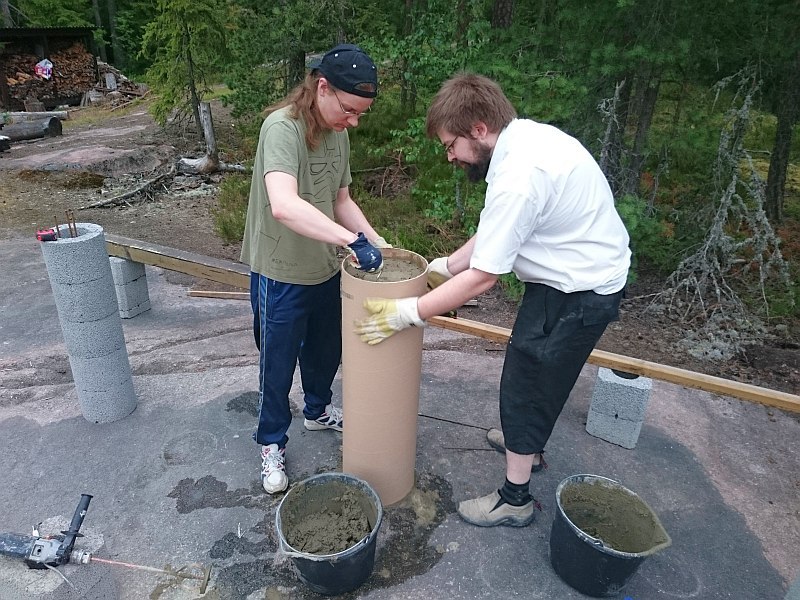

Aivan ensimmäiseksi lähdettiin kasaamaan kaukoputkien jalustatolppia, koska niiden sijainnit ja korkeudet määräsivät koko muun kopin lopulliset mitat. Itäisestä tolpasta tehtiin hieman muita korkeampi silmälläpitäen Jarin hankkimia uusia kuvauslaitteita. Tolppien runko kasattiin ensin pyöreistä pilariharkoista, jonka jälkeen ne täytettiin betonilla. Lopuksi harkkojen ympärille sujautettiin vielä valumuotti, joka sekin täytettiin betonilla. Tämä jouduttiin tekemään siksi, että saisimme tolpan yläpintaan upotetut kolme kierretankoa riittävän etäälle toisistaan, jotta jalustakiinnitys mahtuu vielä niiden väliin.

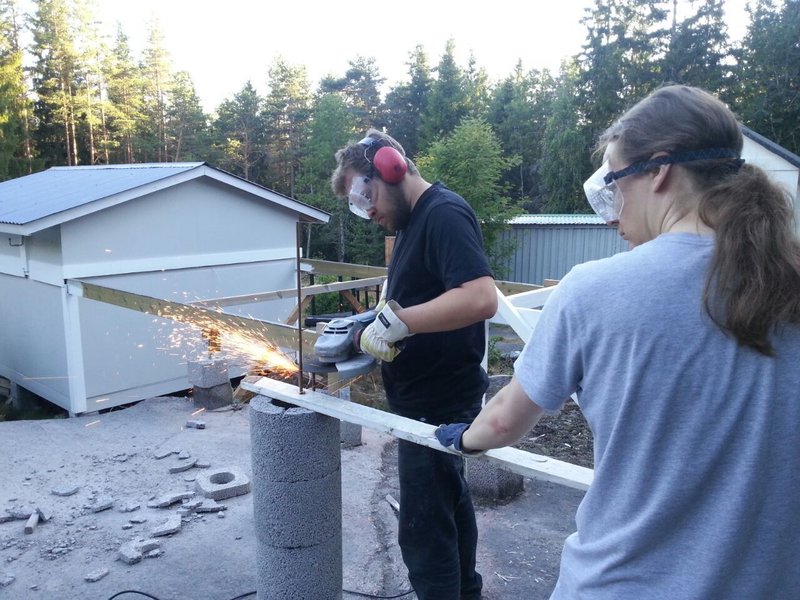

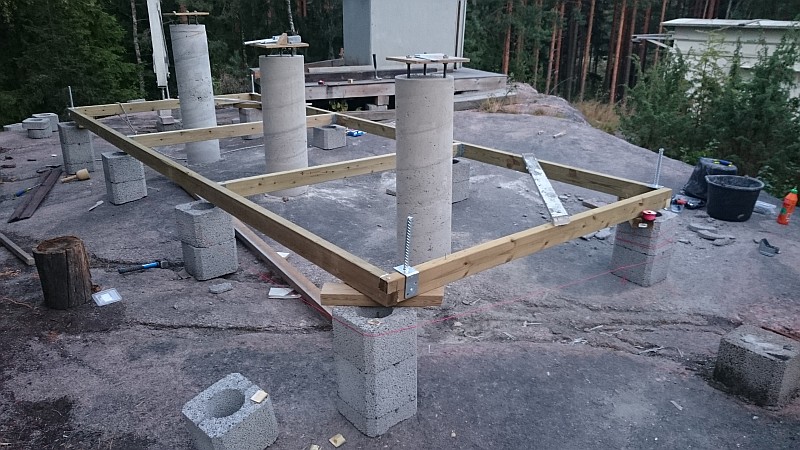

Jalustatolppien jälkeen teimme rakennuksen alasiteen sekä asemoimme perustukset. Muotoilimme perustusharkot jotakuinkin allaolevan kallion muotoihin sopiviksi siten, että perustusten yläreunat tulivat lähestulkoon samaan tasoon. Koska kellään meistä ei ollut moisesta hommasta kokemusta ennestään, ostimme kaupasta betonisahan ja yritimme käsipelillä sahata ja muotoilla harkkoja. Yhden harkon katkaisuun meni melkein tunti, ja sitten ryhdyimmekin käyttämään rälläkkää. Sillä homma sujui huomattavasti mukavammin. Alaside valettiin kiinni perustuksiin pilarikengillä.

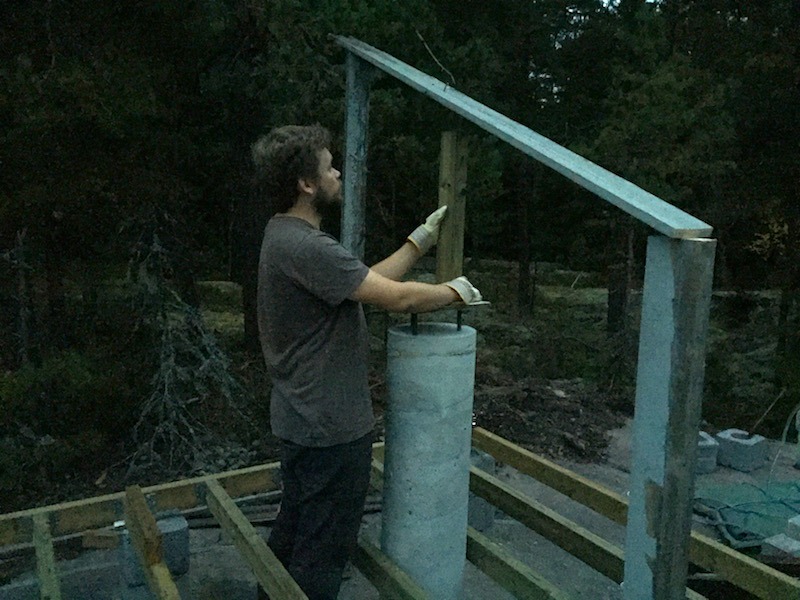

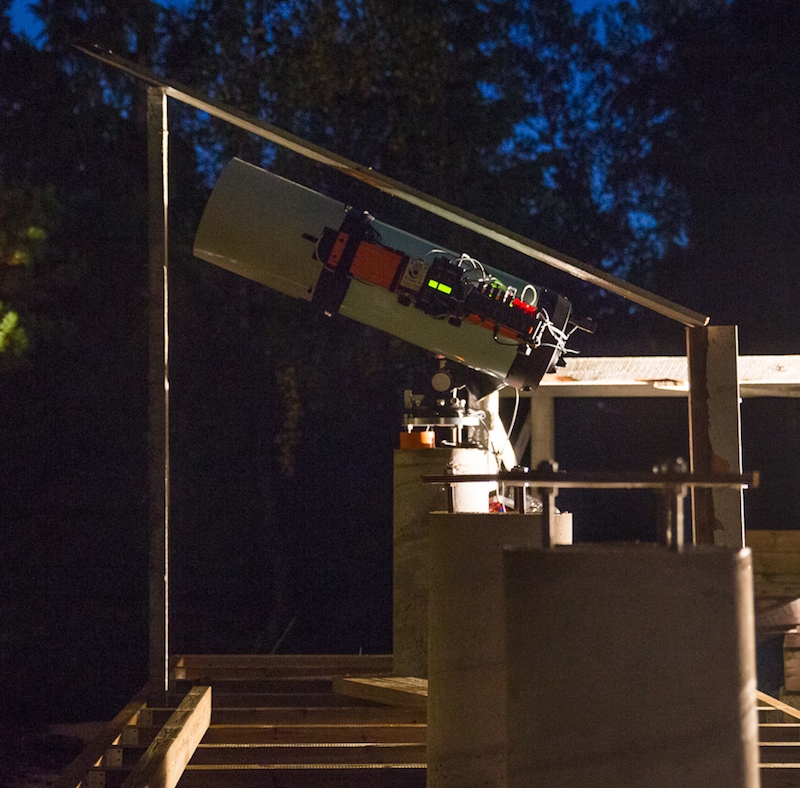

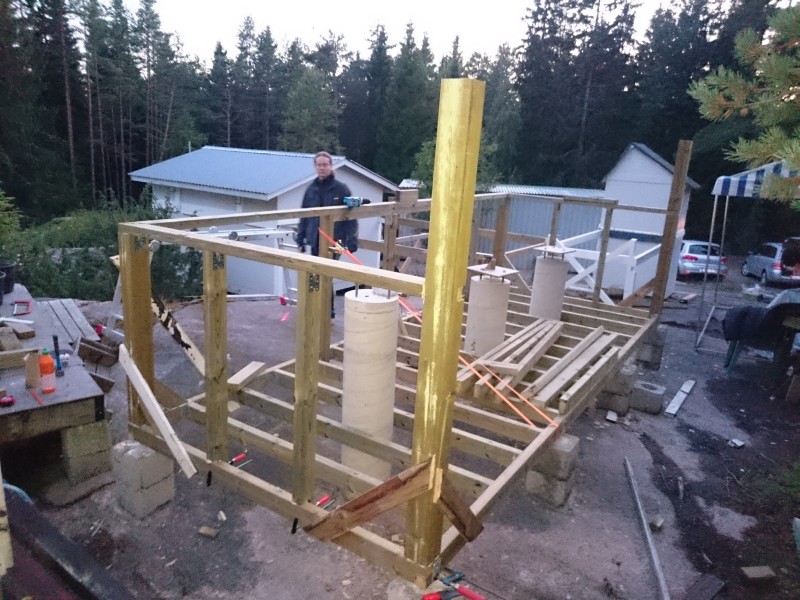

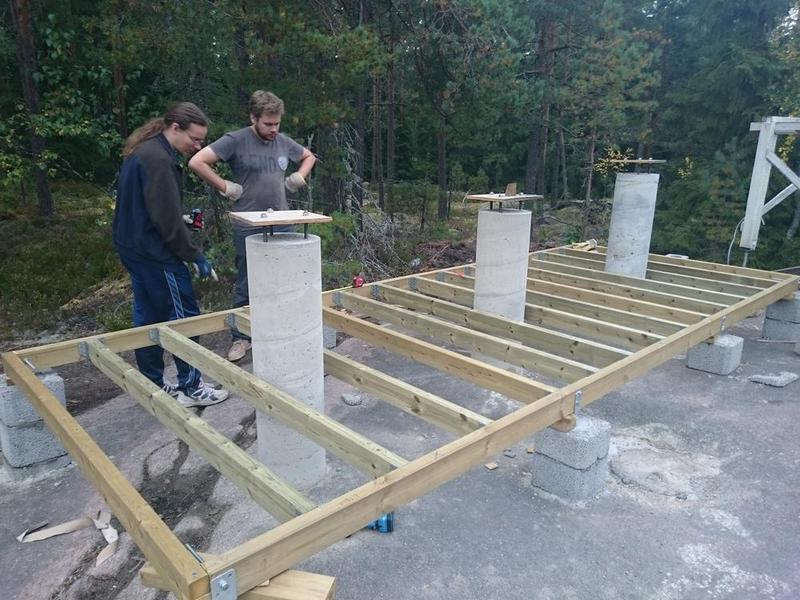

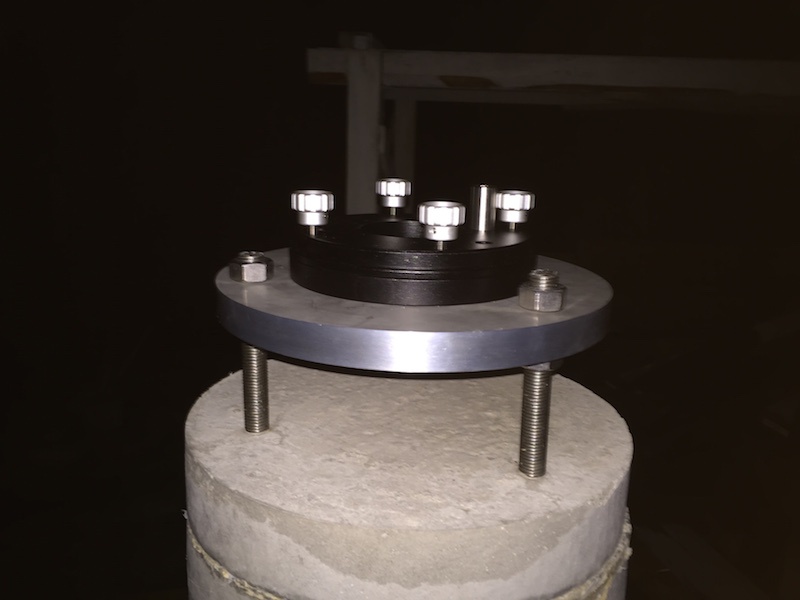

Alasiteen ja lattiapalkkien valmistuttua teimme jämäpuusta mallin, josta näki suunnilleen kuinka korkea kopista tulee. Jari testasi myös jo uutta jalustatolppaa tässä kohtaa. Kuten kuvasta näkyy, kaukoputki tulisi mahtumaan parkkiasennossa katon alle. Tolppien yläpinnassa oleviin kierretankoihin pujotettiin alumiinilevyt, joihin oli helppo tehdä kullekin jalustalle sopivat kiinnitysmekanismit.

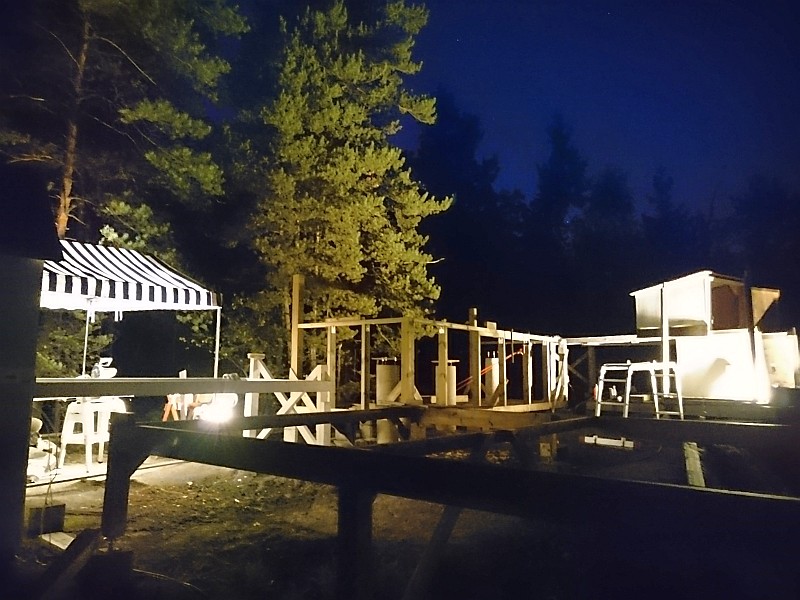

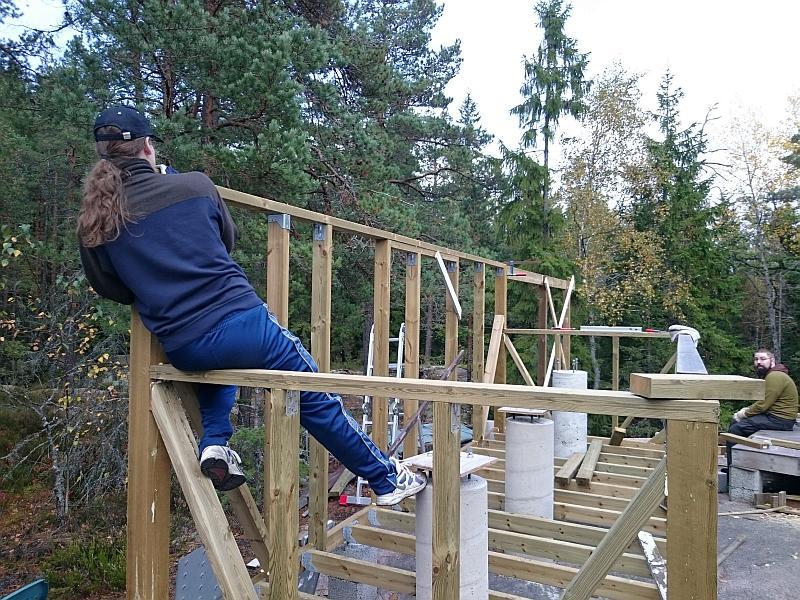

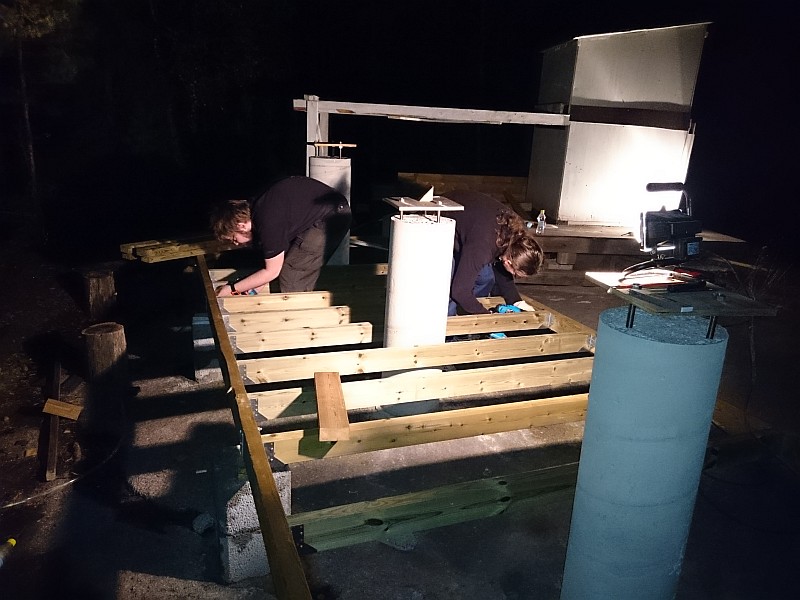

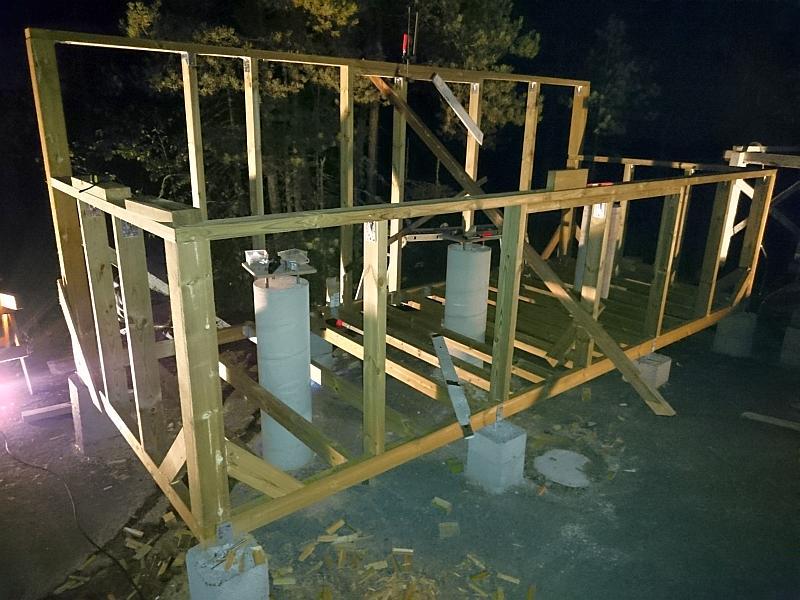

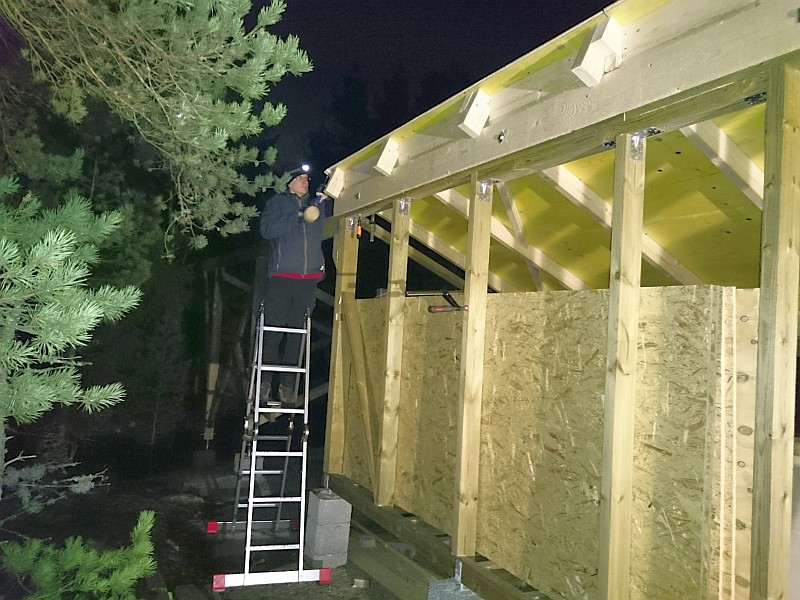

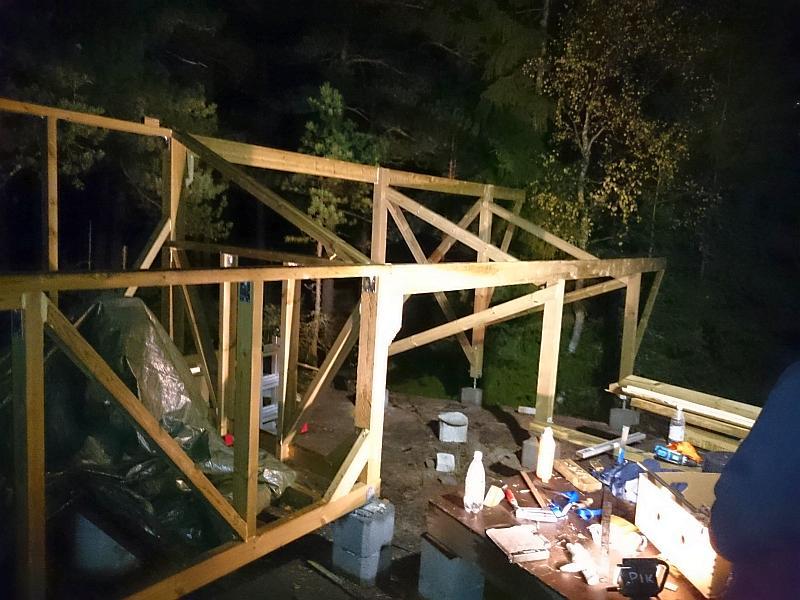

Heti kun rakennusmateriaali oli hankittu, ryhdyimme rakentamaan seiniä. Teimme kaikki mahdolliset runkorakenteet painekyllästetystä puusta, jotta kopista tulisi mahdollisimman pitkäikäinen. Kyllästämätön puu kestää Komakallion oloissa maksimissaan 10 vuotta, jos se pääsee kastumaan. Havaintopaikan päätornin kyllästämättömät kiskot jouduttiin puun mätänemisen takia purkamaan ja rakentamaan uudestaan juuri tänä kesänä. Loppukesästä ja alkusyksystä illat alkoivat jo pimentyä, ja jouduimme yhä enemmän tekemään hommia pimeällä. Onneksi työmaavalot on keksitty!

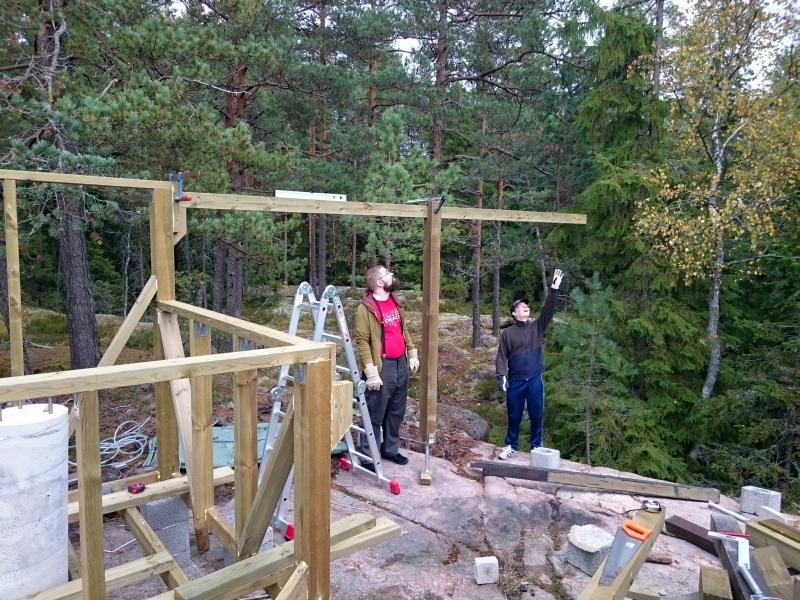

Seuraavana työlistalla olivat kiskot, joiden päälle katto tulisi rullaamaan. Oikeastaan vasta tässä vaiheessa konkretisoitui rakennelman lopullinen koko. Tästähän tulee valtava! Pohjoispuolen kiskoihin hädintuskin yltää maasta. Kiskoista saatiin lopulta aika suorat, mutta inhimillisen erheen vuoksi ne jäivät vähän kuopalle yhdestä kohtaa.

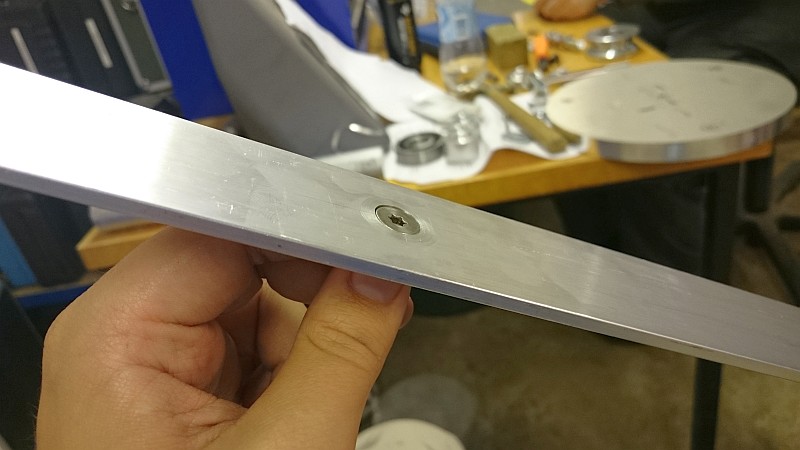

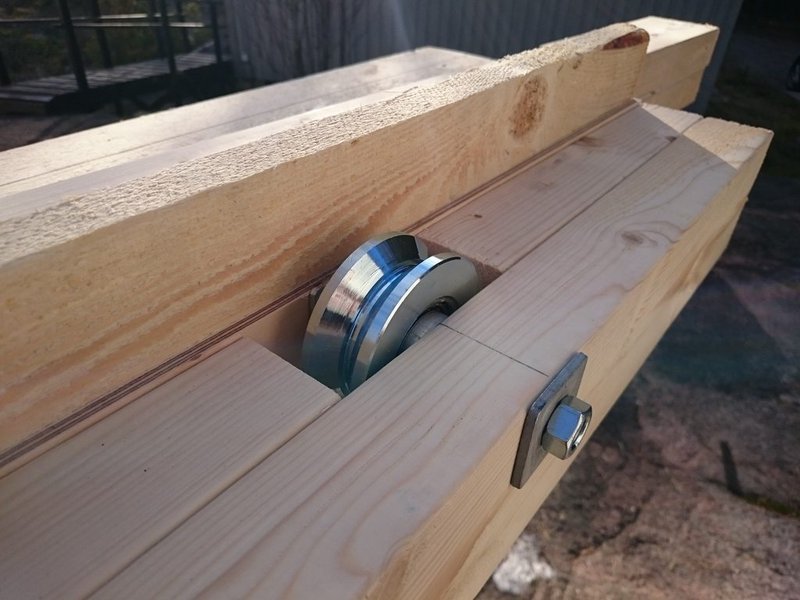

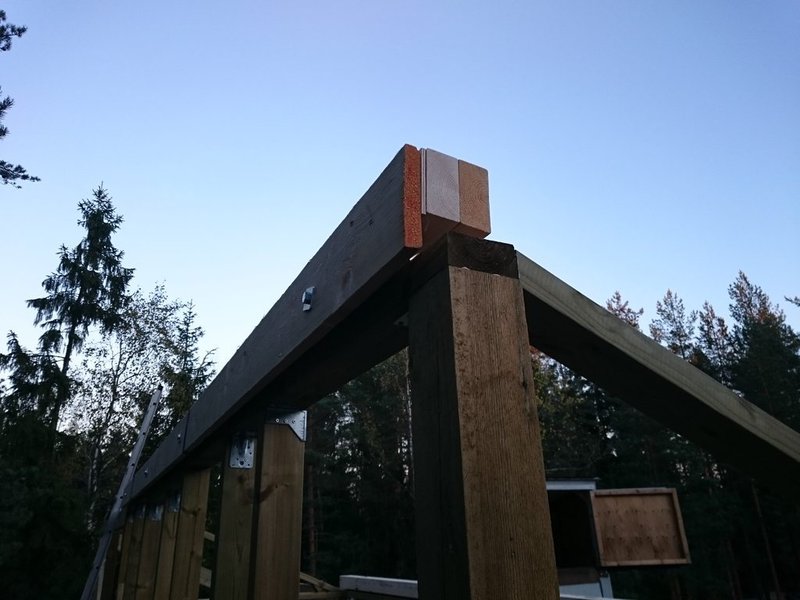

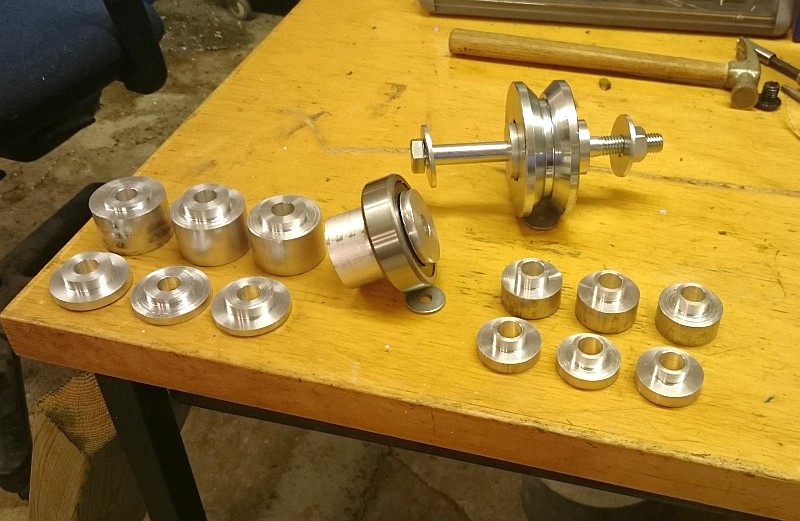

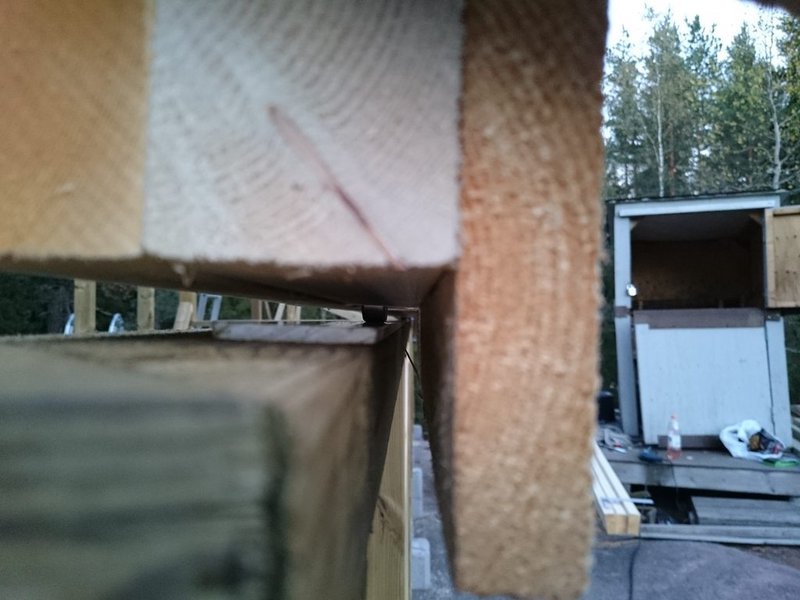

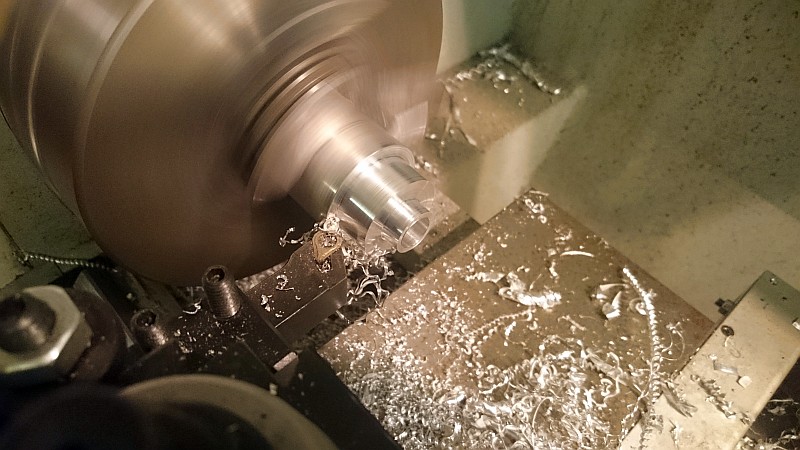

Seuraavana vuorossa olivat kiskojen metalliosat sekä katon pyörästöt. Ylempi kisko tehtiin alumiinisesta kulmaprofiilista ja alempi lattaprofiilista. Ylemmässä pyörästössä on siten urapyörä ja alemmassa rullalaakeri. Urapyörät yhdistettynä kulmaprofiiliin ohjaavat katon kiskoja pitkin, eikä katto pääse luiskahtamaan pois. Koska katto on tehty puusta ja sen koko elää hieman, molempia kiskoja ei voitu tehdä tällä tavalla ohjaaviksi. Pyöriä varten piti käydä sorvaamassa holkkeja, joiden avulla pyörät saatiin puristettua pyörästöjen sisään tukevasti.

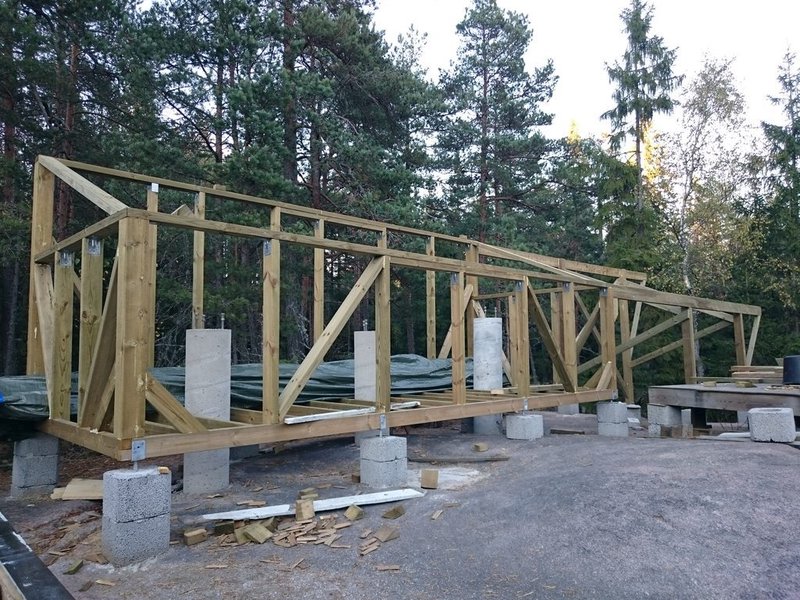

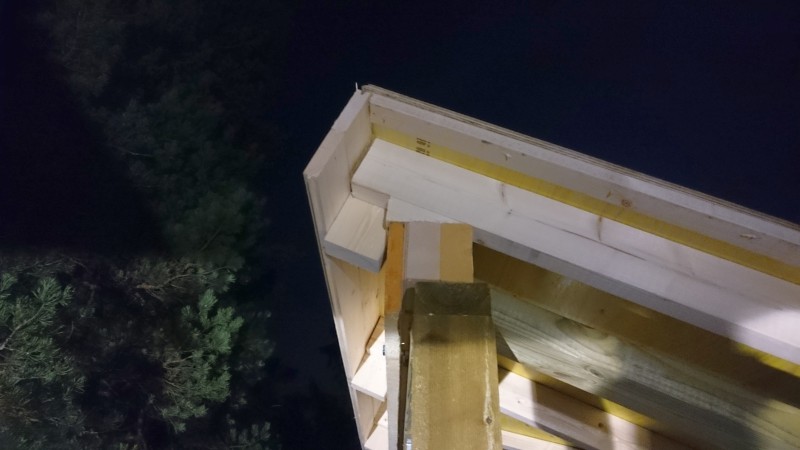

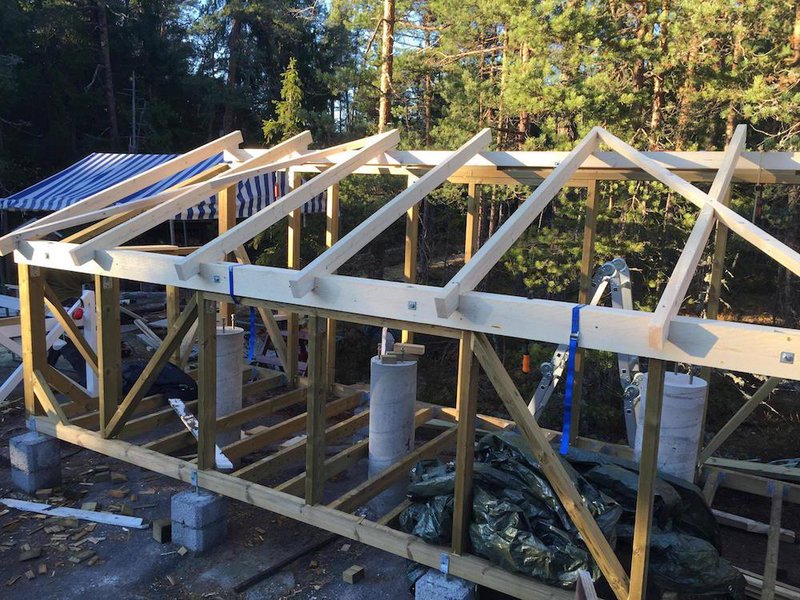

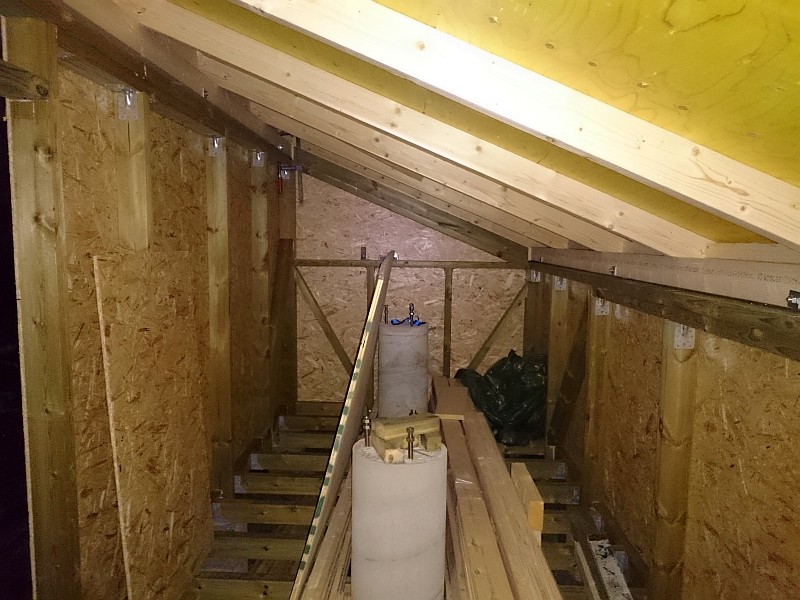

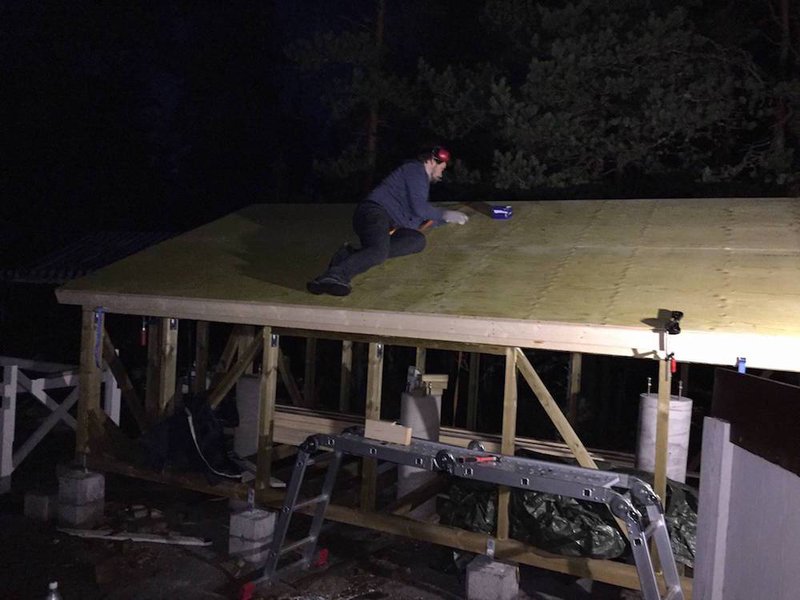

Pyörästöistä tuli vähän turhankin järeitä, ja onnistuimme pudottamaan toisen pyörästöistä alemman kiskon päältä pari kertaa. Onneksi pahemmilta vaurioilta säästyttiin. Kun pyörästöt oli nostettu paikoilleen, ryhdyimme tekemään kattotuoleja. Kattorakenteet tehtiin kyllästämättömästä puusta, koska ne jäisivät käytännössä kokonaan suojaan, ja ulospäin näkyvät osat maalattaisiin. Kun kattotuolit ja niiden vinotuet olivat paikoillaan, alettiin katolle naulata WISA-kattovaneria.

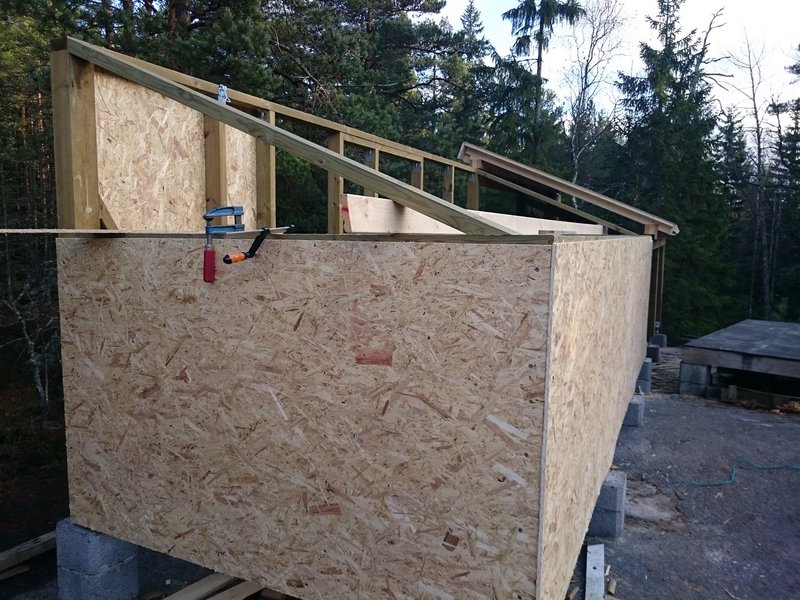

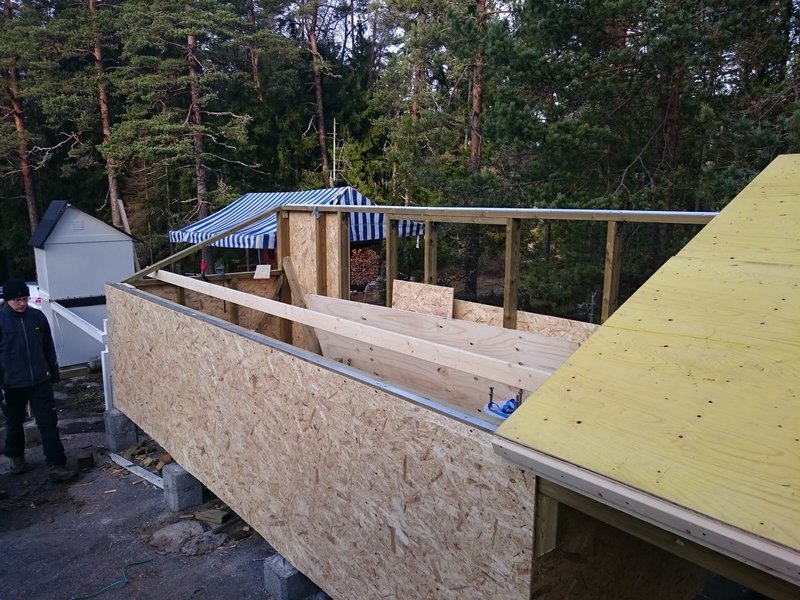

Muutamien hintalaskelmien jälkeen päätimme tehdä seinät OSB-levystä eli niin kutsutusta “jenkkivanerista” normaalin vanerin sijaan. OSB-levy oli paljon halvempaa, ja hieman kevyempääkin. Aika näyttää miten se kestää sääoloja. Kaikki leikkauspinnat on ainakin huolellisesti käsitelty öljyllä, ja levy on aika liimapitoista.

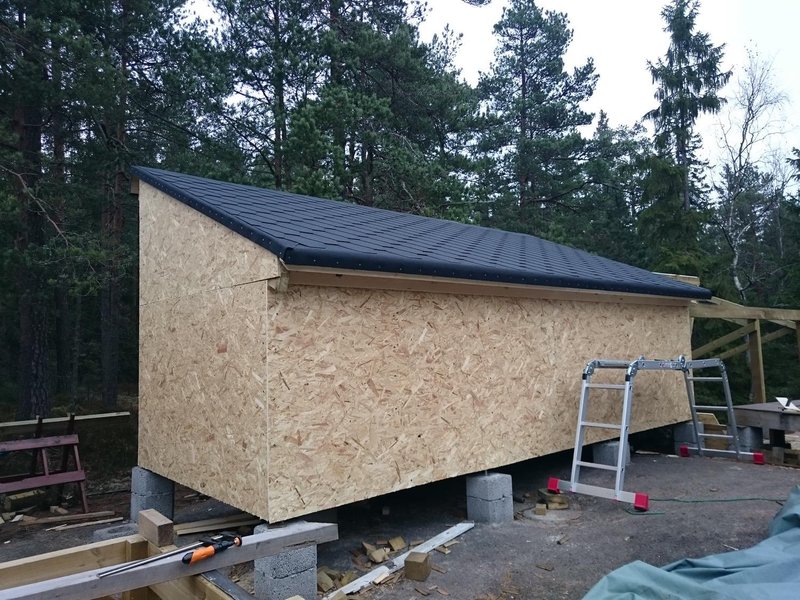

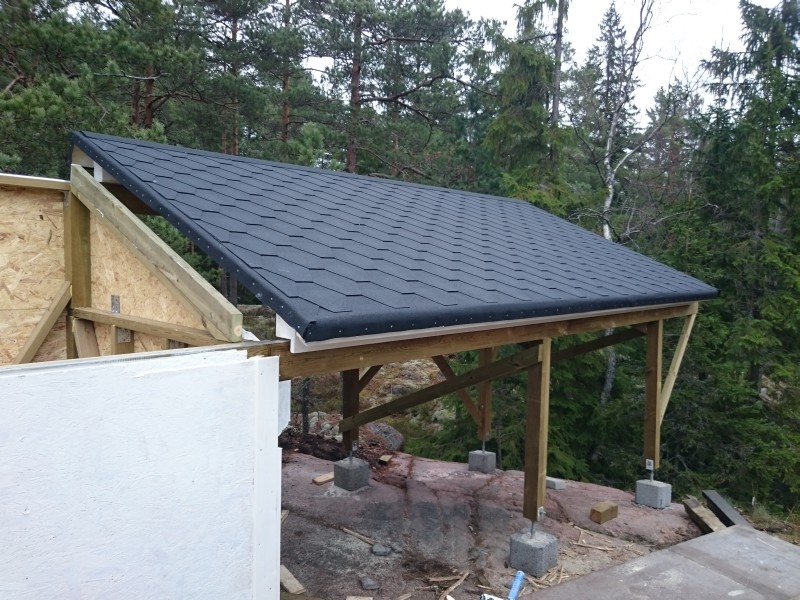

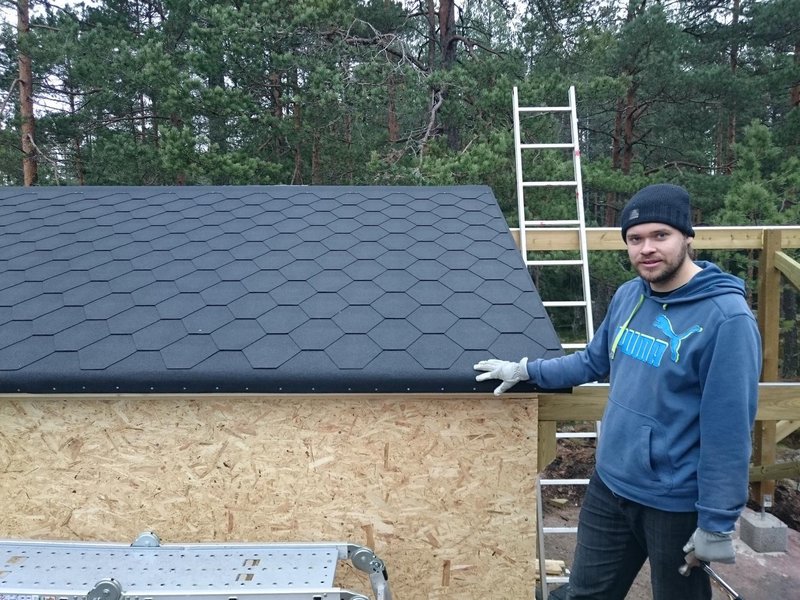

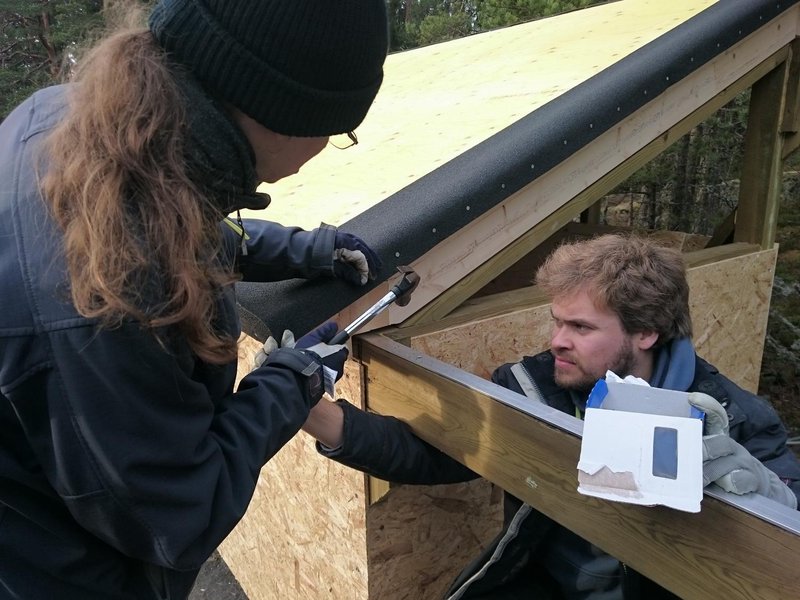

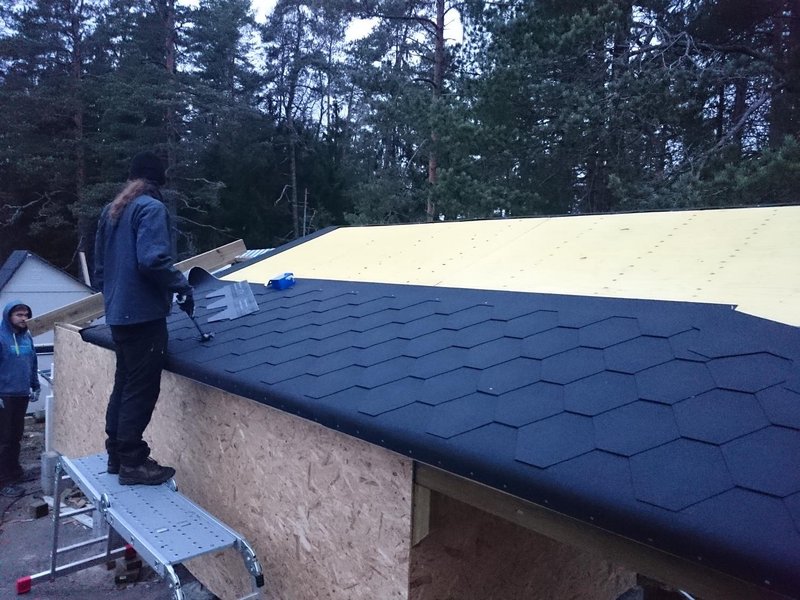

Kun seinälevyt oli leikattu sopivan kokoisiksi ja ruuvattu paikoilleen, alettiin kattovanerin päälle asentaa kattohuopaa. Ensin katon reunat peitettiin huopakaistaleilla, jonka jälkeen palahuopa ladottiin rivi riviltä paikoilleen ja naulattiin huopanauloilla. Aivan lopuksi katonharjalle vedettiin kaistale rullahuopaa. Harjakaistale piti kiinnittää bitumiliimalla, joka oli ainakin näissä noin 10 asteen lämpötiloissa hirveän jäykkää tököttiä. Sen käsittely oli tosi tuskaista ja sotkuista. Lopputulos kuitenkin hivelee silmää. Aivan varmasti Komakallion hienoin katto!

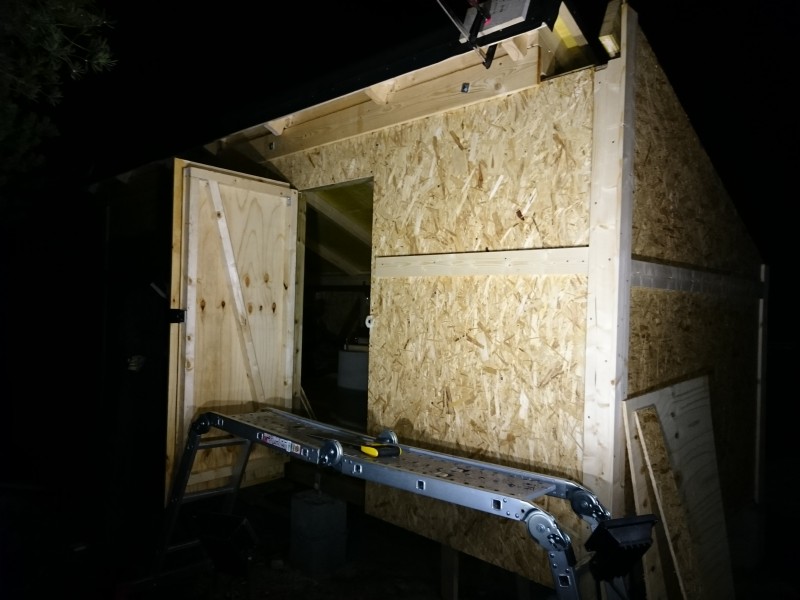

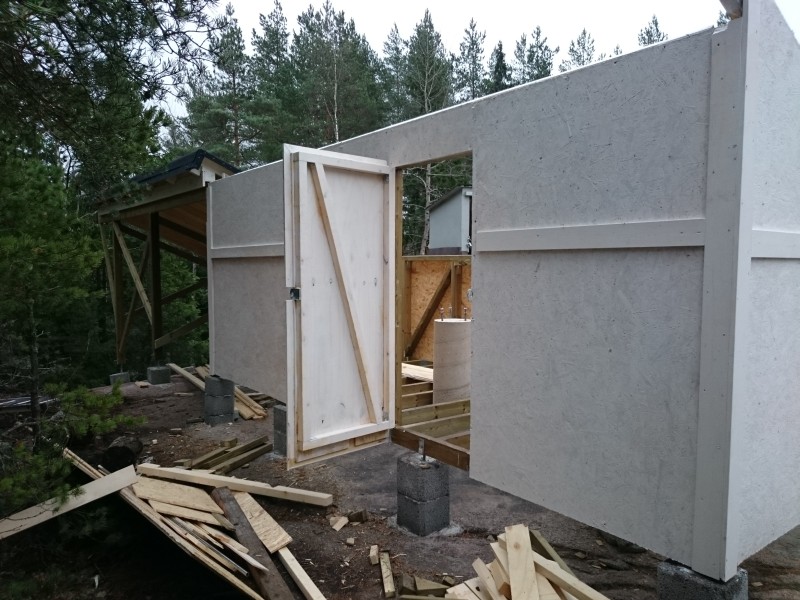

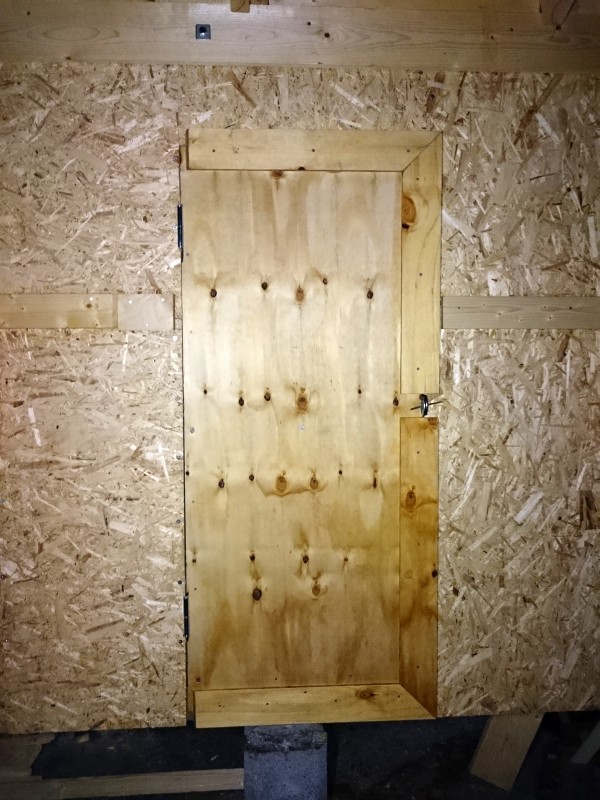

Rakennuksen sisätilatkin alkoivat pikkuhiljaa hahmottua. Lattia vain puuttui edelleen. Teimme vanerista oven ja laudasta koristelistat, jotka suojaavat OSB-levyn saumoja vedeltä.

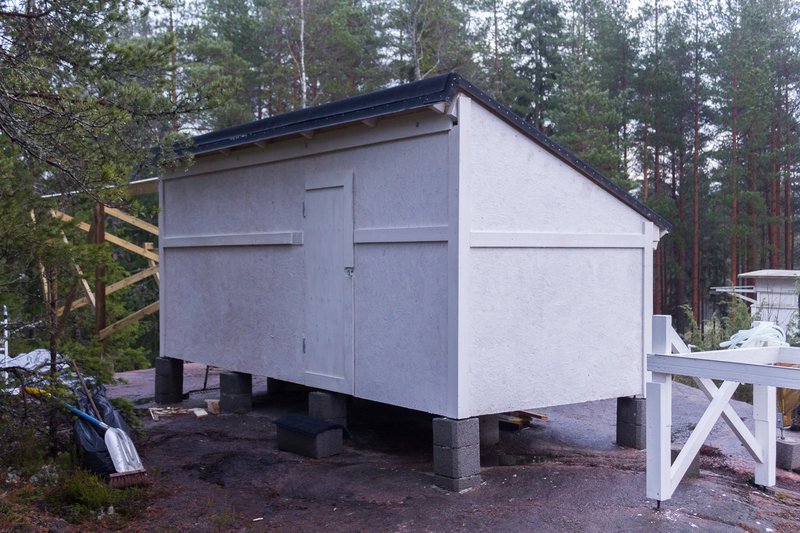

Saimme pohjamaalit seiniin aivan viime tingassa ennen pahoja sateita ja kylmempiä kelejä. Pohjamaalia on sen verran, että seinien pitäisi säilyä hyvin ensi kesään, jolloin maalaamme kopin uusiksi.

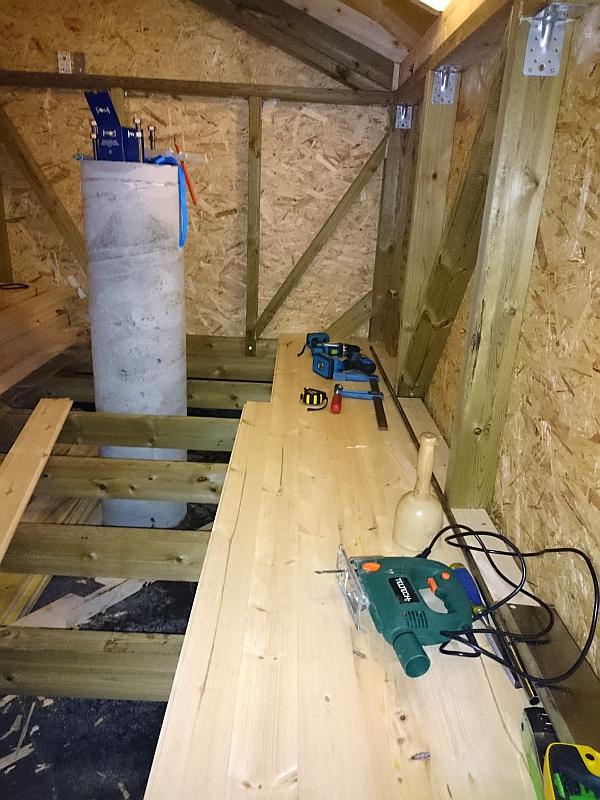

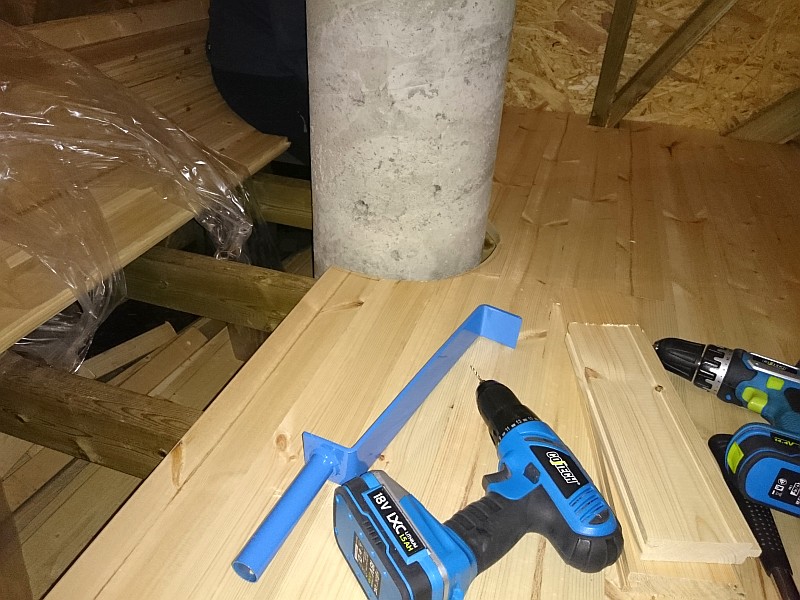

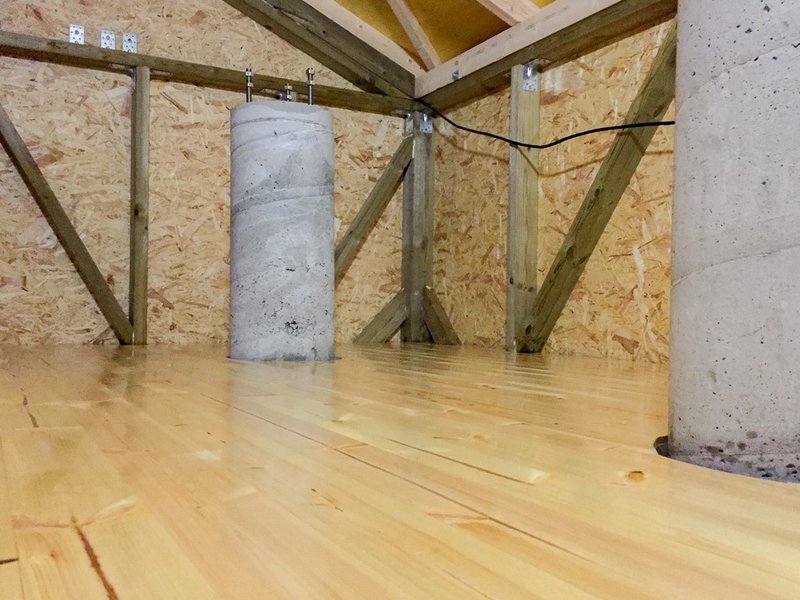

Alunperin lattia aiottiin tehdä raakaponttilaudasta, mutta rakennusmateriaaliksi lopulta valikoitui mökkilattialauta. Se oli vain hieman kalliimpaa, mutta paljon paremman näköistä ja mukavampaa työstää. Ponttilautojen paukuttamiseen meni aika monta iltaa ja saimme yhden parkettiraudankin hajalle siinä ajassa liiasta paukuttamisesta. Vaan tulipahan siisti lattia.

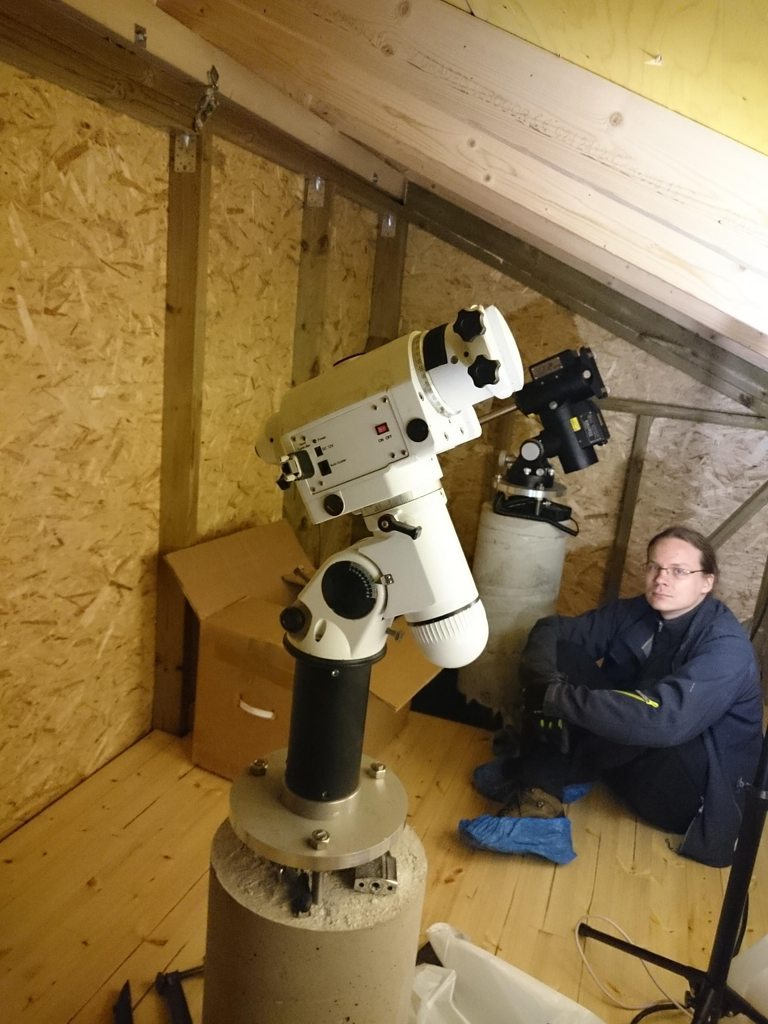

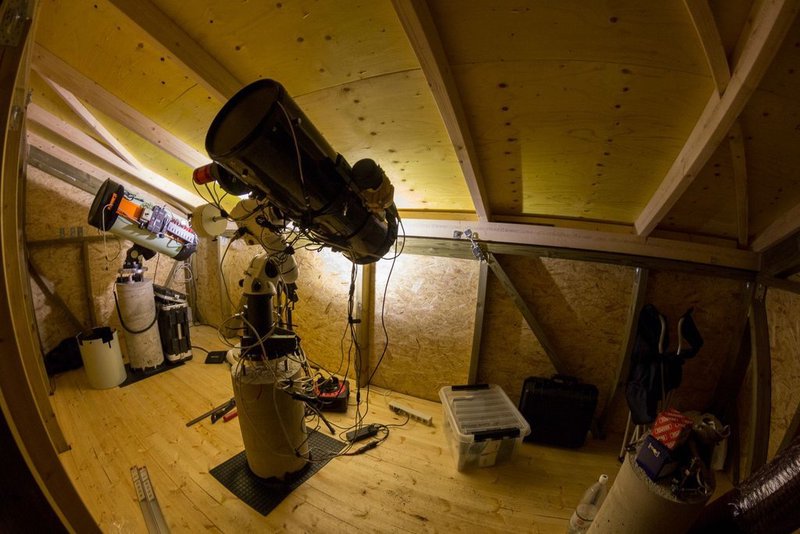

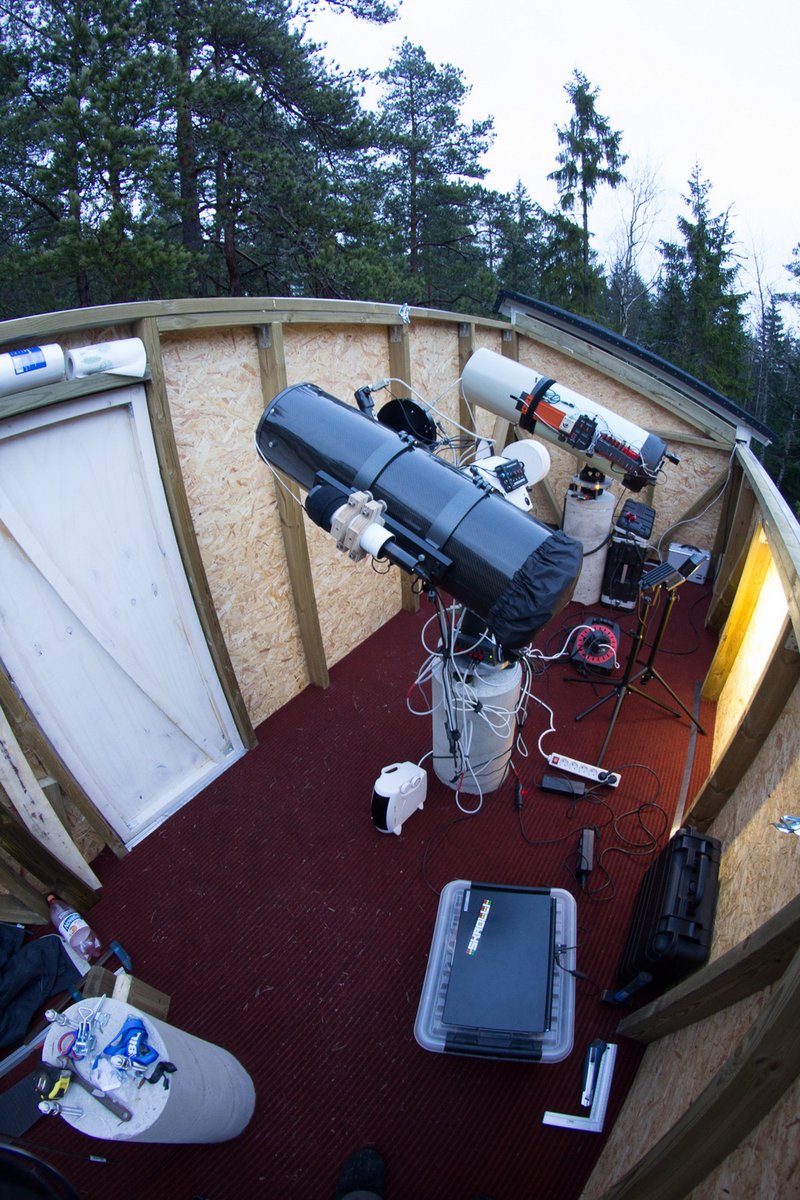

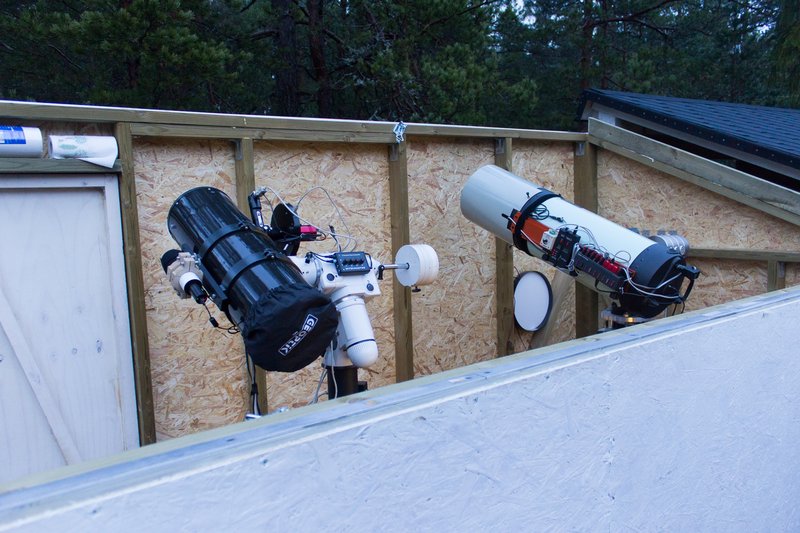

Kun lattia saatiin valmiiksi, oli aika kiikuttaa kuvauskamppeet uuteen hienoon koppiin! Havaintosuoja on aika kodikas, varsinkin kun sisätilan lämmittää lämpöpuhaltimilla.

Havaitsimme nopeasti, että sileä lattialauta tulee tosi äkkiä likaiseksi, kun sitä tallaa kuraisilla ulkokengillä. Lattia on myös aika liukas, jos kengissä sattuu olemaan lunta tai jäätä. Ideoimme erilaisia kuramattoratkaisuja, ja mopo vähän karkasi käsistä. Lopputuloksena meillä on nyt kokolattiakuramatto. Lisäksi matto on vieläpä punainen, joten nyt pääsemme kuvaamaan tähtiä punaisella matolla!

Yhteensä projektiin meni noin puoli vuotta, ja hintaa on tähän mennessä kertynyt hieman alle 4000 euroa, mukaanlukien kaikki rakennustarvikkeet, joitakin työkaluja sekä kopin infrastruktuuri kuten UPS-varavirtalähde, lähiverkkovermeet ja Ikean kaappi. Rahaa ja aikaa meni enemmän kuin alunperin ennakoitiin, mutta kolmelle hengelle jaettuna kustannukset ovat vielä aika maltilliset.

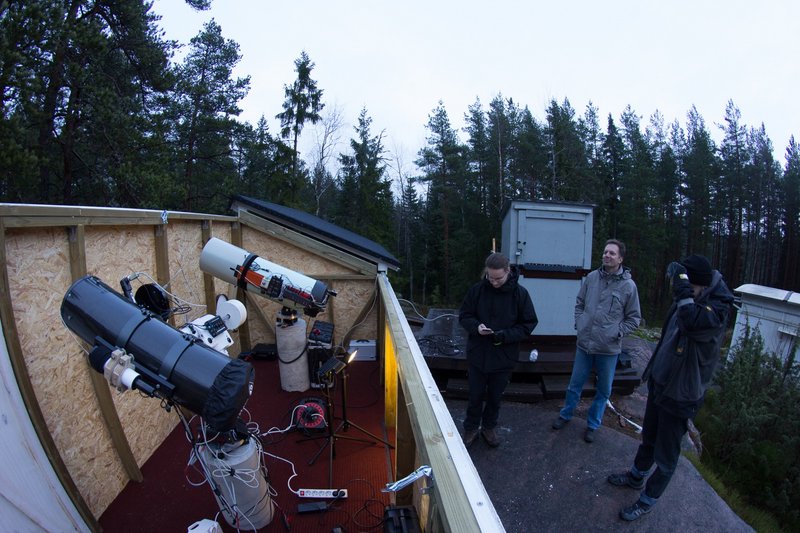

Viime maanantaina kelit sallivat viimein havaintosuojan koekäytön, ja hyvinhän se toimi! Lähiverkkoa käytetään vielä hetki uuteen koppiin huonosti kuuluvan wifin yli, mutta pian saamme lähiverkon koppiin ihan piuhaa pitkin. Laitteet toimivat varsin malliikkaasti ja ensimmäisestä kuvausyöstä jäi käteen muun muassa tämä kuva Seulasista.

Laitoin järjestelmäkameran kuvaamaan uuden kopin koekäyttöä. Kameran akku ei jaksanut aivan yön loppuun asti, mutta paljon se ei jäänyt vajaaksi. Timelapse-video löytyy täältä: https://www.youtube.com/watch?v=4IUTE9Ukc0E

Rakennustöiden takia kaikki syksyn selkeät kelit menivät ohi, mutta toivotaan, että pian taas pääsisi kuvaamaan. Nyt kun laitteet ovat kiinteästi yhteisessä kopissa, voi kuvaukset järjestää tarvittaessa niin, että vain yksi meistä kolmesta käy avaamassa havaintosuojan katon, ja muut voivat etäohjata kaukoputkia internetin ylitse. Siitä ei ole enää kauhean pitkä matka täysin etäohjattavaan koppiin…!
