Edellisestä kirjoituskerrasta on jälleen aikaa, mutta hiljaiselosta huolimatta olen säiden salliessa käynyt kuvaamassa. Alla onkin talven aikana ottamiani uusia kuvia. VdB 141 -kuvaan olen erityisen tyytyväinen, ja tällaisten äärimmäisten himmeiden avaruuspölyjen kuvaaminen valovoimaisella kaukoputkella on muutenkin kiinnostavaa touhua.

7.-9.2.2014 vietin viikonlopun Lautsian lomakeskuksessa Hauholla vuotuisessa tähtikuvaajatapaamisessa, jossa pääsin useampaankin otteeseen esittelemaan PixInsightin käyttöä. Esittelyn aikana tuli ohjelman käytössä esille pari hämäävää asiaa, joita yritän selventää alla.

Esikatseluikkunan piirtäminen

PixInsightissä esikatseluikkunoita (Preview) voi piirtää kuviin painamalla kerran Alt+n, jonka jälkeen kuvaan voi piirtää halutunkokoisen laatikon. Jostakin syystä tämä komento ei löydy PixInsightin Preview-valikosta, vaan valikossa oleva New Preview… avaa uuden ikkunan, johon voi vain syöttää esikatseluikkunan koordinaatit. Jos Alt+n-näppäinoikotietä ei syystä tai toisesta halua tai voi käyttää käyttää, työkalu löytyy niinkin vaikeasta valikosta kuin Image->Mode->New Preview.

Keinotekoisen bias-ruudun tekeminen järjestelmäkameralle

Kuten Lauri Kangas ehdottaa omassa ohjeessaan, Canonin järkkäreiden kanssa bias-kuva voidaan yleensä korvata keinotekoisella kuvalla, jonka jokaisen pikselin kirkkausarvo on tietty sama vakio. Useimmissa Canonin järkkäreissä vakio on 1024 tai 2048. Arvon voi selvittää yleensä googlaamalla tai ottamalla kameralla kokeeksi yhden bias-ruudun ja mittaamalla pikselien keskimääräistä kirkkautta kuvassa. Järkkärien raakakuvat tallentuvat yleensä 16-bittisinä mustavalkokuvina, jolloin pikselien kirkkaus on vähintään 0 ja korkeintaan 65535, eli 16-bittisillä kuvilla voi esittää yhteensä 65536 (216 = 65536) eri kirkkausarvoa. Koska PixInsight käsittelee kuvia nollan ja yhden välisinä liukulukuina, täytyy PixInsightissa luotavan keinotekoisen bias-ruudun kirkkaus jakaa tällä mahdollisten kirkkaustasojen määrällä, jotta lopputulos on oikeanlainen.

Keinotekoisen bias-ruudun luominen

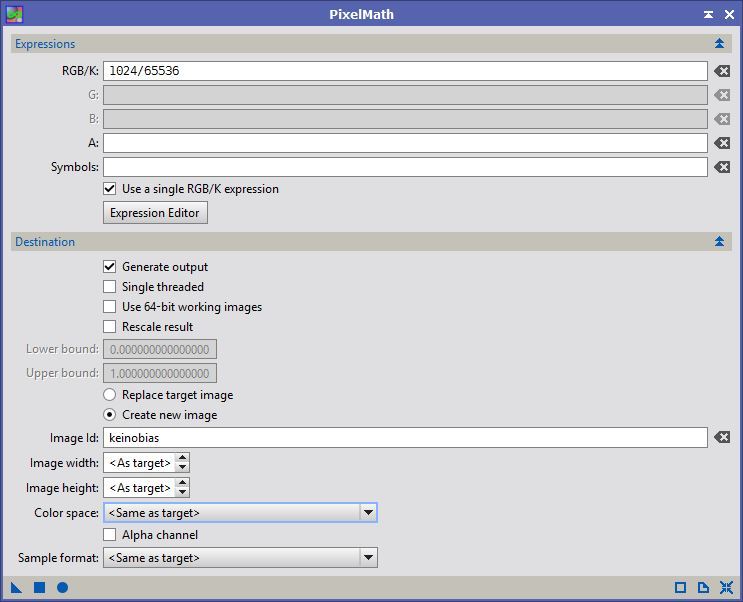

Keinotekoinen bias-kuva luodaan PixInsightin PixelMath-prosessilla. Bias-kuvan kirkkaus määritellään syöttämällä RGB/K-kohtaan lauseke x/65536 missä x on aiemmin mainittu bias-kuvan haluttu kirkkausarvo. Ylläolevan esimerkkikuvan tapauksessa on käytetty arvoa 1024. Myös Create new image -täppä on oltava valittuna. Bias-kuvan koko on helpointa määrittää avaamalla PixInsightiin mikä tahansa kyseisellä järkkärillä otettu raakakuva, ja raahaamalla PixelMath-ikkunan vasemmassa alakulmassa oleva nuoli-ikoni avatun järkkärikuvan päälle. PixelMath kopioi osoitetusta kuvasta parametrit kaikkiin kenttiin joissa lukee  ja luo annetun lausekkeen mukaisen kuvan. Vaihtoehtoisesti kentät voidaan täyttää käsin ja ajaa prosessi globaalisti klikkaamalla pyöreää Apply Global -nappia, jolloin erillistä järkkärillä otettua kuvaa ei tarvita.
